LEDライン照明
AOI検査に最適な ラインセンサカメラ用LED照明
一定光量維持機能（APC）標準搭載ヘッド交換により、光拡散角度を自在に変更可能
同軸落射 アダプタ装着可（オプション）
MAX4000mmまでのシームレス光源
ダイナミックレンジ：20～100% で調光可能
■製品の特徴
▼ 平行度の高い出光によりラインセンサーへの入光を高めます。
▼ MAX4000mmまでシームレスに製作可能

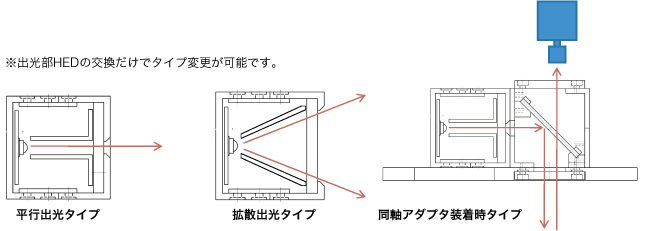

選べる出光の種類

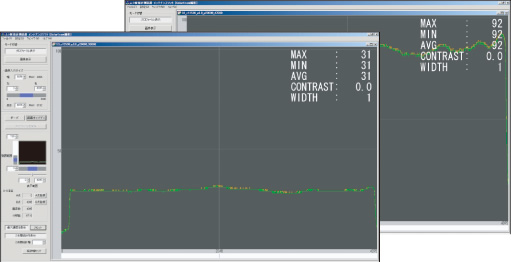

出光の安定性
※長さ1200mmのLED照明を10分間発光させた時の輝度プロファイルです。
カメラはE2V AVIIVA M2 4010CLを使用し出光の平坦度と安定性を検証しました。
階調変化は256階調中±1階調以内

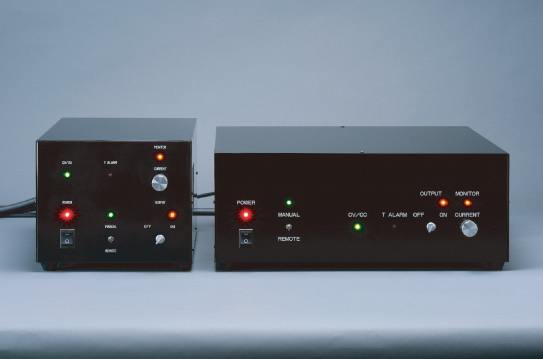

LED電源
諸元表
LED照明仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 外形寸法 | 詳細図に記載 | |
| 塗装色 | 黒色 | |
| 発行長 | 50～4000㎜ |
|
| 発行色 | 白、赤、青、緑、R、UV | |
| 筺体素材 | アルミニウム合金 | |
| 使用温度／保存温度 | -10～60℃（20～85% 結露無きこと） | |
| 冷却方式 | 自然空冷（強制冷却はオプション 水冷／空冷） | |
| 光センサ | PDを本体に内蔵（調光用） | |
| 温度センサ | サーミスタを本体に内蔵（本体温度異常検知用） |
電源仕様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 外形寸法 | 詳細図に記載 | ||
| 塗装色 | 黒色 | ||
| DC入力電源 | -30V／41A | ||
| 出力電流 | 範囲 | 0.04～40A | |
| 分解能 | 1mA以下 | 16bit相当 | |
| リップル | 5mVrms以内 | ||
| 出力電圧 | 最大25V | ||
| LED駆動方式 | 定電流駆動 | ||
| PC I/F | RS-232C パラレル8点 | ||
| LED加熱アラーム機能 | 本体温度が設定値を越えると異常警報を出力（異常停止も可） | ||
| 電源 | AC100V～200V φ1.50Hz/60Hz2A | ||
| 仕様温度／保存温度 | -10～45℃（20～85% 結露無きこと） | ||
その他、各種数値・データ、実績などに関しましてはホームページまたはお電話にてお気軽にお問い合わせください。
山勝電子工業株式会社
代表 TEL (044)866-2411／FAX (044)877-0755
